Transformer un jouet d’enfant en avion de course radiocommandé ultra-rapide, c’est exactement l’esprit de cette initiative de Denis M. inspirée de vidéos Youtube.
C’est un mélange de :
- bricolage
- aérodynamique
- électronique
- expérimentation
- et cette envie irrésistible de faire voler cet engin improbable !
Liste des composants

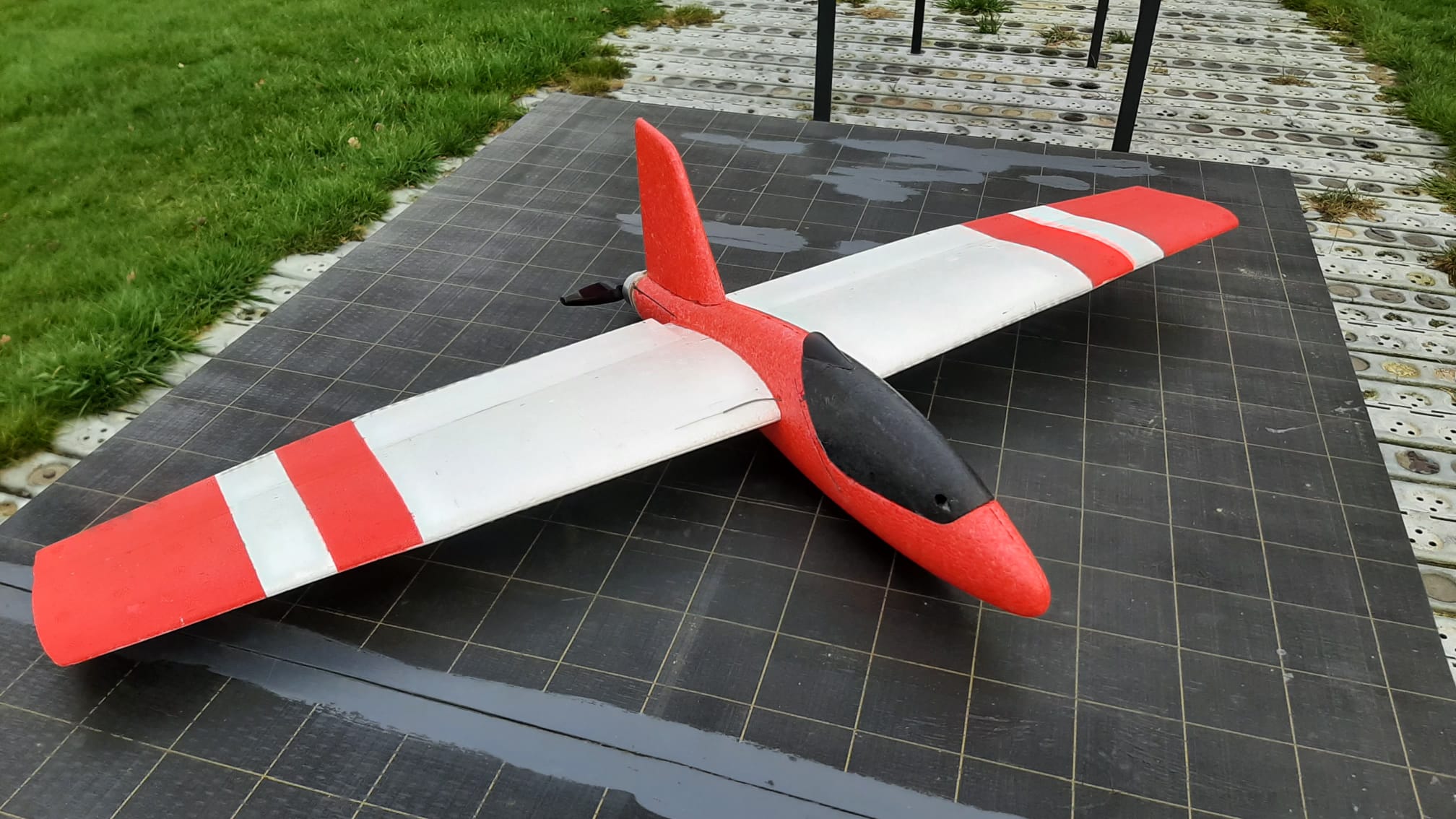

- Planeur Lidl 1ere génération avec intrados plat
- Accu 4s 850mh 75C Tatu (110g)
- Contrôleur ESC 40A Hobbywing (40g)
- Moteur P2207 v3 2550kV TMotor
- Hélice 4.7×4.7 Kavan Carbon
- 2 x Servo Protronik 7452MGD (12g chacun)

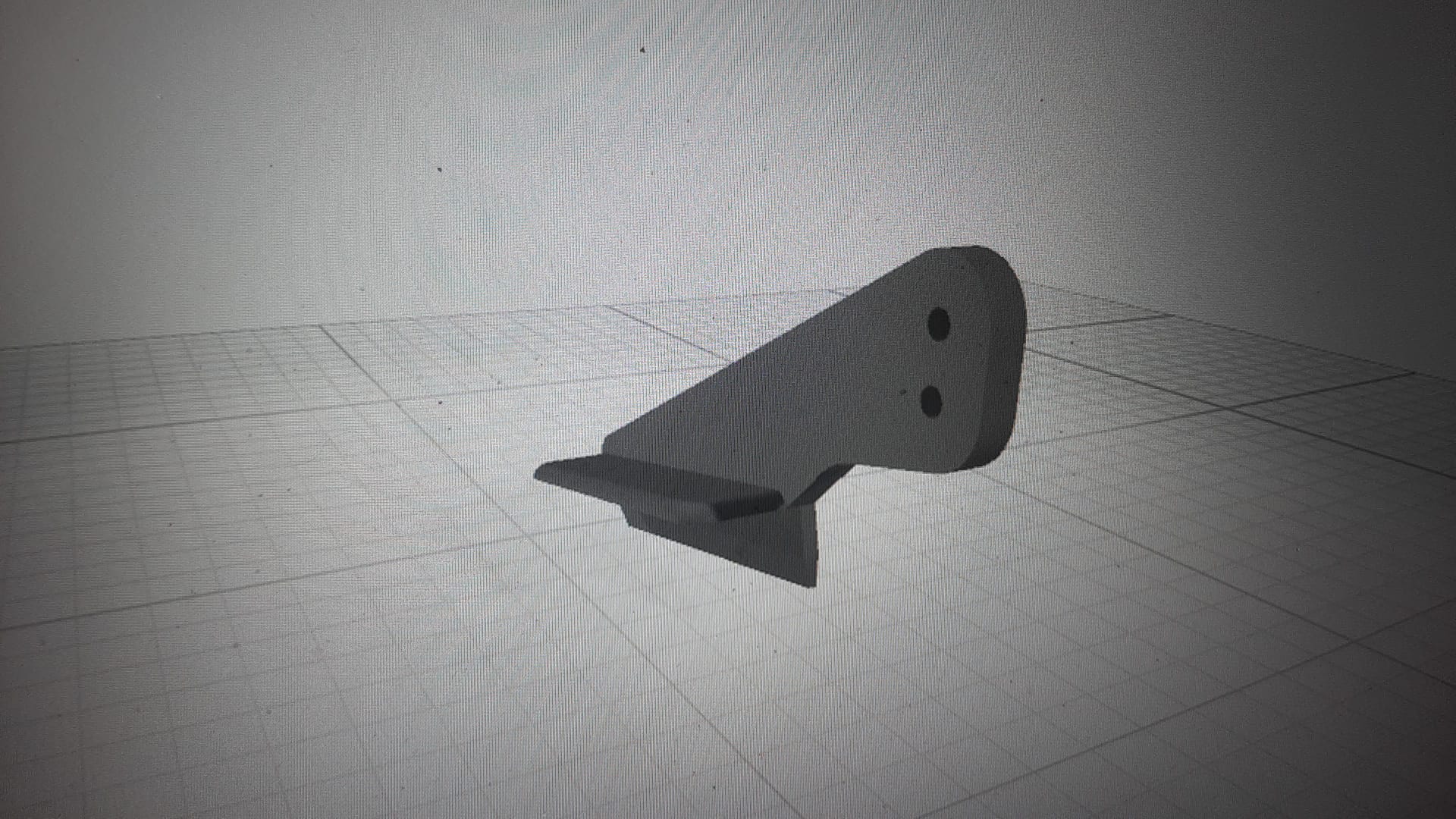

- 2 x guignols d’aileron à imprimer en 3D (voir-ci dessous)
- Renforts carbone
Notes
- Remettre les ailes à plat en les trempant dans l’évier dans l’eau bien chaude. Ne pas hésiter car ça ne cloque pas contrairement avec le fer à repasser qui serait une mauvaise idée ici. Aucun dièdre souhaitable ici !
- Ajouter les renforts en carbone (jonc fuselage, ailes, etc)
- Toutes les engravures se font avec une fraise à la Dremel
- Important: le réglage sur le guignol de servo va probablement être décalé d’un ou deux trous, afin d’augmenter sa puissance sur la gouverne et augmenter aussi les débattements du servo pour plus de précision.
Réglages
- Moteur aligné avec le dessous de l’aile
- Ailerons +7mm (neutre)
- Centre de gravité à 35mm du bord d’attaque de l’aile
- Débattements profondeur: ±6mm
- Débattements ailerons: ±6mm
- Exponentiel: 50%
Caractéristiques
- Poids total: 362g
- Surface alaire: 11.21dm²
- Charge alaire: 31.8g/dm²
Ressources

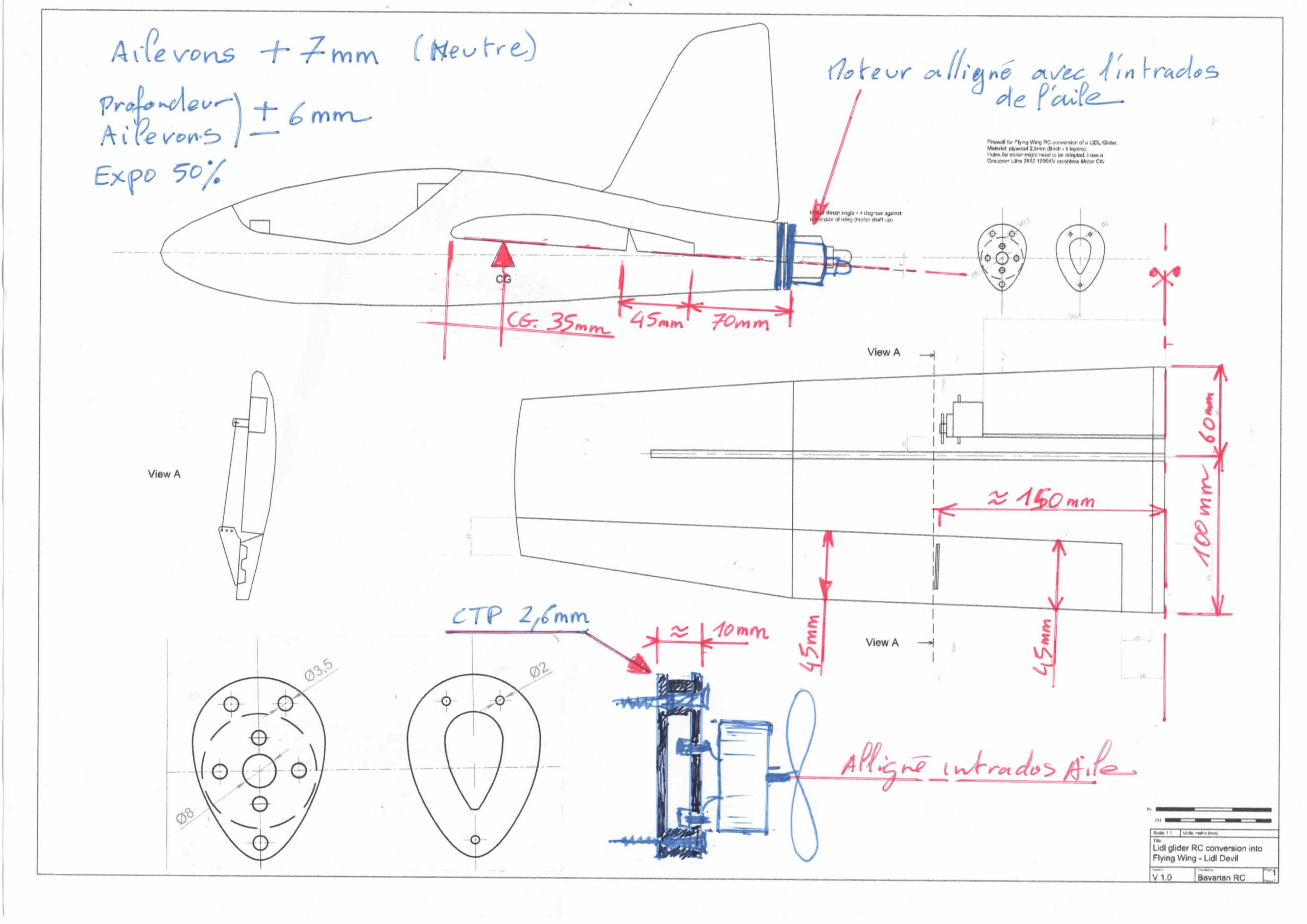

Plan
Fichiers 3D
Télécharger les fichiers 3D du guignol
Inspiration : vidéos
